一、反應

混凝反應后流人初沉池，沉淀后流人二次反應池，經加藥混凝反應后再流人氣浮池。經討氣浮后的出水一般能達到 GB 8978-1996 三級標準，排人污水處理廠進一步生化處理，達到污水排放標準后排入水體。如果不能排人城市污水處理廠，而要求較高的處理要求，則再進行水解酸化后一次或兩次好氧與沉淀及過濾達到 GB 8978-1996一級標準或雜用水回用標準。若還要作為高品位水質回用，也可加上膜處理和消毒等深度處理后回用。污泥處理面，主要是將脫脂、磷化預處理污泥、初沉池污泥、氣浮池浮渣污泥、二沉池污泥等均接綜合污泥池加藥(PAM、PAC等藥品)調理后經污泥脫水機成泥餅外運處理，污泥濾水回流至涂裝廢水調節均化池再次處理。

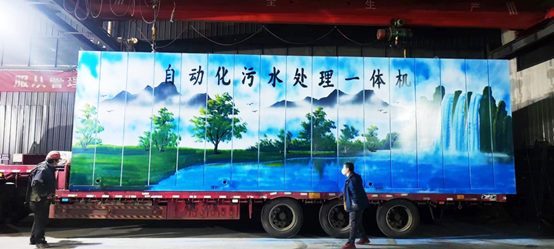

一體化污水處理設備圖（1）

經處理后的出水若 pH 值不在排放標準范圍，則加酸或堿在pH 值調節池內進行調節到排放標準范圍后達標排放或再進一步深度處理。

二、涂裝廢水綜合處理工藝流程

涂裝廢水綜合處理工藝流程主要有以下幾種。

1.第一種工藝流程

這種工藝流程的原理是利用石灰或鈣鹽和聚凝劑混合反應聚凝沉淀去除廢水中重金屬磷、油和 COD 等。

加藥 加藥

廢水一 調節均和池 沉淀池 化學處理 調整pH值排放

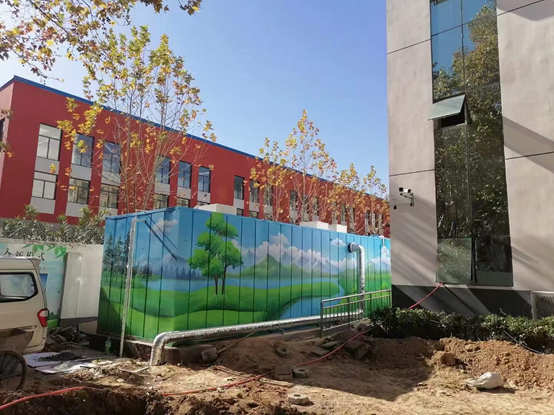

一體化污水處理設備圖（2）

2.第二種工藝流程

第二種工藝流程與第一種基本一致，但在過濾工藝后加了一道活性炭吸附工藝。

加藥 加藥

廢水一 調節均和池 沉淀池 化學處理 浮 濾 過 吸附 活性炭 調整pH值排放

3.第三種工藝流程

其中一級化學處理沉淀池主要采用鋁鹽來去除磷，二級化學處理沉淀池主要去除鋅。綜合處理的常規工藝主要是將脫脂、磷化、電泳等廢水經預處理后的廢水，以及低濃度水、噴漆廢水、生活污水等貯存池的廢水流人涂裝廢水調節均化池后，再進一步進行化沉淀、氣浮、生化、過濾等處理工序。

一體化污水處理設備圖（3）
